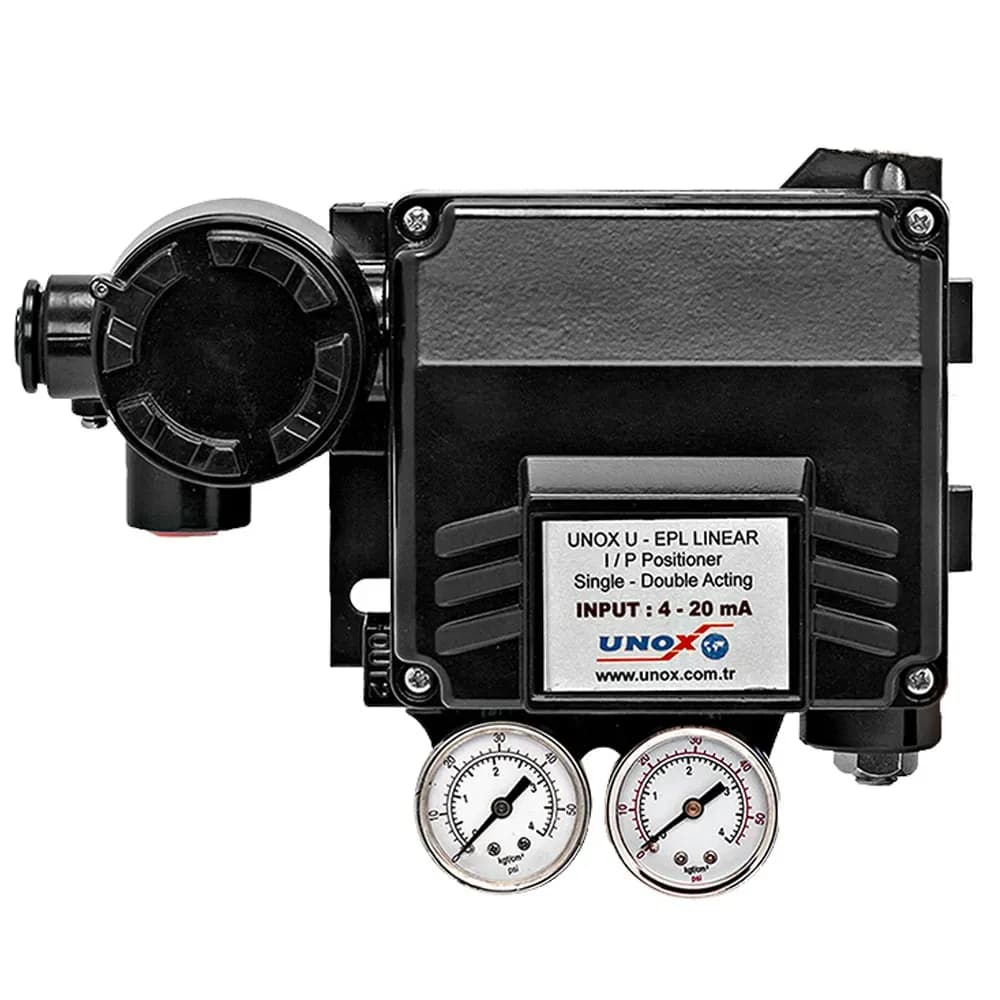

Linear Elektro Pnömatik Pozisyoner

Linear Elektro Pnömatik Pozisyoner, globe ve diyaframlı kontrol vanaları gibi doğrusal (linear) hareketli aktüatörlerle kullanılan oransal bir konumlandırıcıdır. Kontrol sisteminden gelen elektrik sinyalini, vana milinin istenen strok konumuna karşılık gelen pnömatik çıkışa dönüştürür ve mekanik geri besleme ile gerçek konumu sürekli kontrol ederek sapmaları düzeltir. Bu sayede debi, basınç veya sıcaklık döngülerinde kararlı ve tekrarlanabilir kontrol elde edilir. UNOX VANA pozisyoneri doğrusal aktüatörlerde hassas modülasyon için tasarlanmıştır.

Çalışma prensibi

Pozisyoner, set sinyali ile mil konumunu kıyaslar; fark oluştuğunda aktüatöre giden havayı ayarlayarak vanayı hedef stroğa getirir. Geri besleme kolunun doğru montajı, düşük ölü bant ve yüksek kontrol doğruluğu için önemlidir.

• Globe ve diyaframlı kontrol vanası modülasyonu
• Oransal debi, basınç ve sıcaklık kontrol döngüleri
• 4-20 mA sinyalli proses otomasyonu
• Hassas ve tekrarlanabilir strok konumlandırma
